螺紋護套的裝配過程

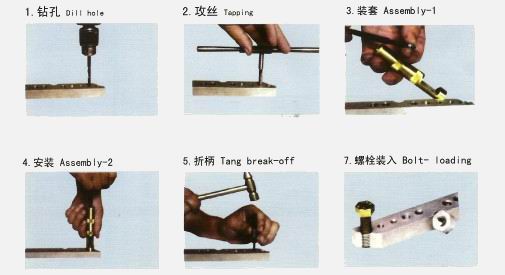

螺紋絲套的裝配由鉆孔、攻絲、安裝螺套、折去安裝柄4個主要步驟。

1、鉆孔  用下頁表中所列的標準鉆頭鉆孔，鉆孔深度大于或等于L3；注意不要將孔鉆成錐形，切屑不要掉入可能會引起損壞的地方。鉆孔后允許去毛刺性質的鍯孔，鍯孔不應超過0.4P深度，因?yàn)檫^(guò)大的鍯孔不利于螺紋絲套的旋入和引起不適應的裝配。

2、攻絲  使用標有貴定螺紋規格的螺紋護套專用絲錐攻絲，攻絲的長度必須超過絲套的長度，對于通孔，要全部攻絲；攻絲的精度決定最終標準內螺紋的公差帶，使用者要適當選擇攻絲方法和潤滑，盲孔攻絲要適當用力，以防折斷絲錐。攻絲后，螺紋孔應清理，一般用壓縮空氣使用帶徑向孔的長噴槍自上而下清理，也可以清洗的方法清理螺紋孔。螺紋孔精度高時，應用專用螺紋絲套底孔塞規進行檢查。

3、安裝  在一般情況下應用手工安裝器浸鋅螺紋絲套安裝。螺套放入安裝工具內，使安裝柄嵌入導桿內轉動安裝工具手柄使絲套旋入螺孔，并使其距表面留有0.25-0.75圈空螺紋。少量安裝絲套時和14*2以上粗牙絲套安裝時可采用“T”型開槽頭或螺紋頭簡易工具安裝，并注意不要在絲套安裝柄上施加較大的軸向力以防“亂扣”。

4、折斷安裝柄 通孔時，要將絲套安裝柄折斷，一般用沖斷器對準安裝柄，用200g左右的榔頭猛打一下即可去除，對于18*2.5以上的粗牙絲套和14*1.25以上的細牙絲套，用尖嘴鉗上下彎曲安裝柄就能折斷。

5、取螺紋絲套  在安裝的過程中出現問題需去除螺套，應當只用錐形帶有刃口的卸套工具（如三角刮刀），對準手柄，用榔頭猛打一下，用手加力按下手柄反時針旋轉即可退出螺套。

M系列螺套參數表

M2—M6  M7—M18  M20—M33
