更多鍍鋅螺絲產品＞進入列表

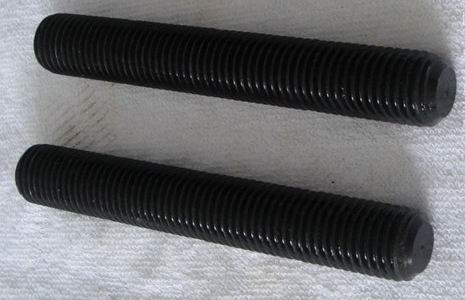

發黑處理

發黑又叫發藍，工件在空氣、水蒸氣或化學藥物的溶液中在室溫或加熱到適當溫度，在工件表面形成一層藍色或黑色氧化膜，以改善其耐蝕性和外觀的表面處理工藝。 機械制造上常用NaOH溶液加熱來對工件進行發黑處理，相對于鍍鋅鍍鉻成本較低，效果不錯。 發黑形成的黑色氧化膜，其厚度為0.5-1.5μm，抗腐蝕能力比其它化學膜低。

發黑是金屬熱處理的一種常用手段，原理是使金屬表面產生一層氧化膜，以隔絕空氣，達到防銹目的。外觀要求不高時可以采用發黑處理，鋼制件的表面發黑處理，也有被稱之為發藍的。發藍處理是一種化學表面處理,其主要作用是在工件表面形成一層致密的氧化膜,防止工件腐蝕上銹,提高工件的耐磨性,它只是一種表面處理,不會對內部組織產生任何的影響,它不是熱處理,和淬火有根本的區別。

一種常溫發黑處理工藝，主要由以下工藝步驟完成：1)清洗；2)脫脂：工件必須完全浸入脫脂液中；脫脂液濃度ph值12-14，處理時間10-30min，每過3-5分鐘上下抖動幾次，藥液濃度低于ph12時補充脫脂粉；3)水洗；4)酸洗：酸洗液濃度ph值2-4，處理時間5-10min；5)水洗；6)發黑：池液濃度ph值2.5-3.5，處理時間10-12min；7)水洗；8)吹干；9)上油。本發明有益的效果是：1.發黑安全不用電，用堿性高溫發黑需100%用電。2.提高工效：共需1-2分鐘。3.發黑成本低，設備簡單，操作方便；對發黑時間作了嚴格的控制。4.工藝適應性強：解決了球墨鑄鐵不能發黑的難題。
